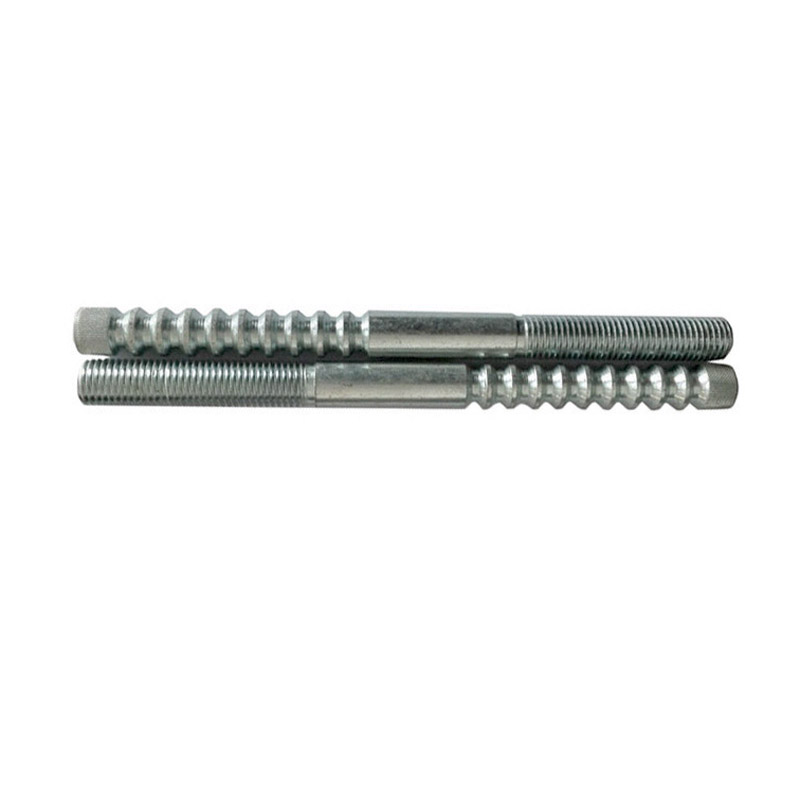

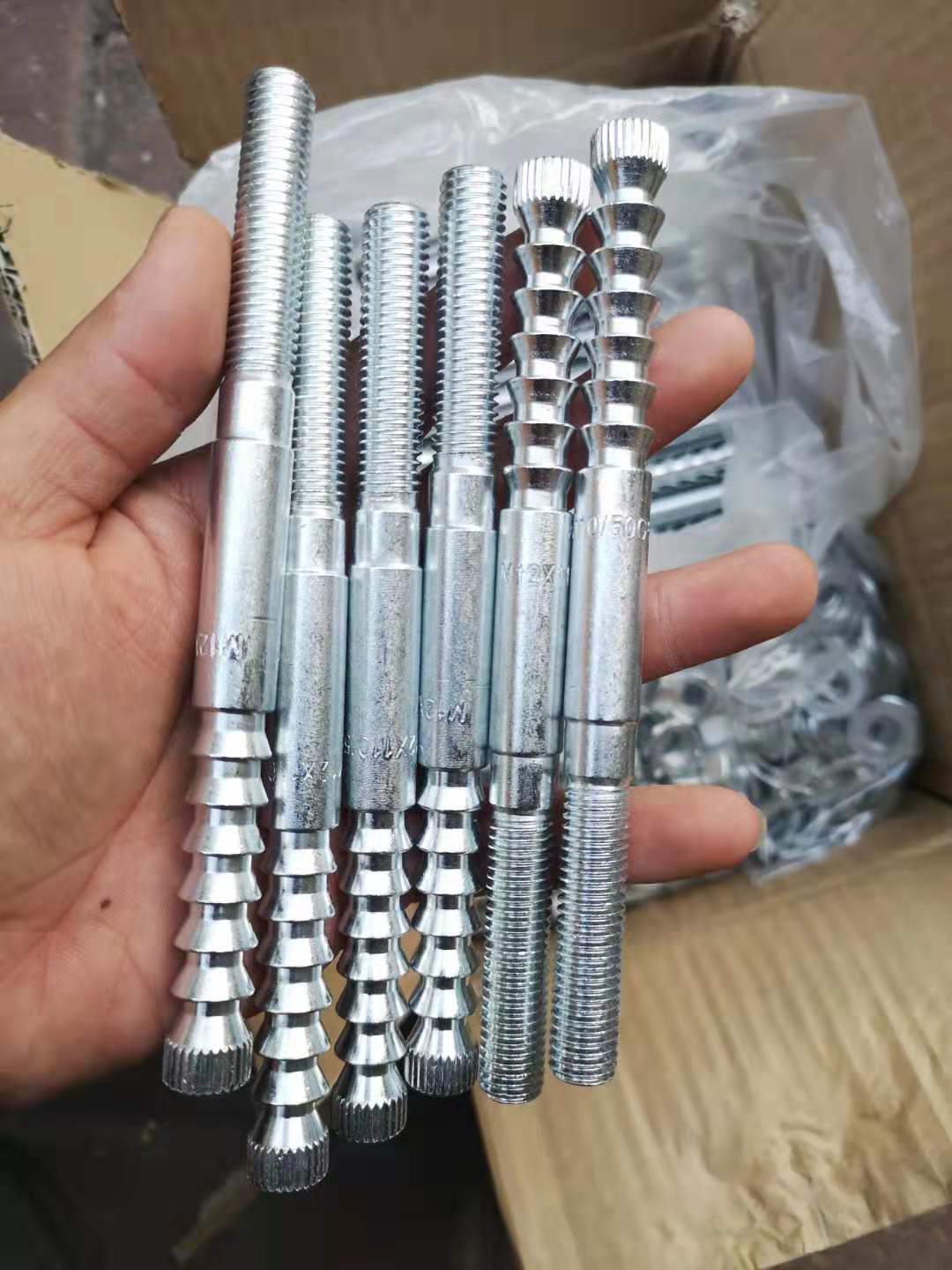

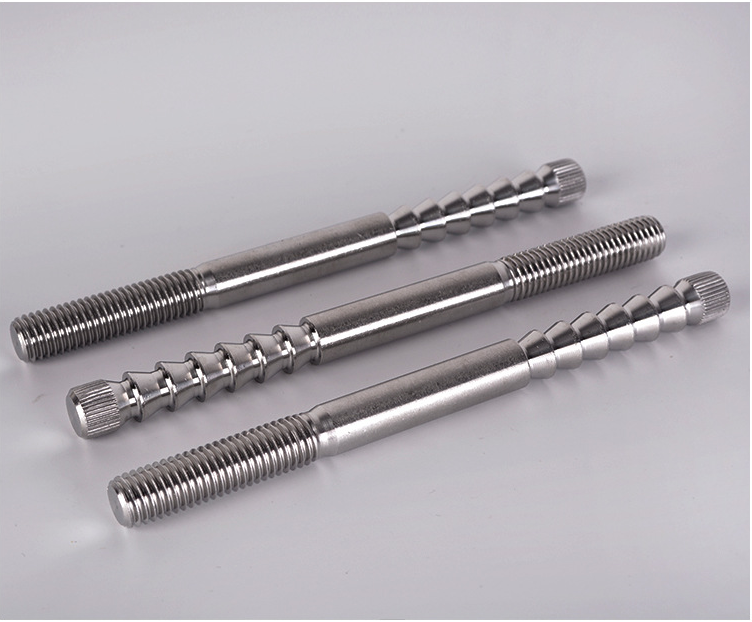

LIWANG力王特殊倒锥形胶粘型锚栓：
承载力比较高的适用于开裂和非开裂混凝土的注射式裂缝可靠化学黏结锚栓。它由化学锚固胶和一根锚杆组成。通过在锚杆上施加扭矩，锚杆尾端的膨胀锥体与已硬固的胶体相互脱离，从而实现了类似于金属锚栓的膨胀锚固。当混凝土产生裂缝时，锚栓能进行安全的后续膨胀。工作原理：将化学锚栓和金属膨胀锚栓的优点于一体，膨胀力小，对间距和边距的要求低，承载力高。
适用于强腐蚀环境，材质为高抗腐特种不锈钢HCR1.4529的注射式裂缝可靠化学黏结锚栓
应用 ：
适用于开裂和非开裂混凝土中承载力要求特别高重型锚固：大桥和公路的栏杆，铁轨，幕墙构件，大型体育场馆的栏杆和座椅，楼梯，电梯，钢结构，有抗震要求的机器基座固定等。

特殊倒锥定型化学锚栓力学参数-碳钢系列

产品型号		M8		M10		M12		M16		M20		M24		M30
材质/等级		5.8	8.8	5.8	8.8	5.8	8.8	5.8	8.8	5.8	8.8	5.8	8.8	5.8	8.8
有效锚栓		80		90		110		125		170		210		280
钻孔直径		10		12		14		18		25		28		35
锚栓总长		110		130		160		190		260		300		380
比较大锚固厚度		16		22		25		31		58		53		60
安装扭矩		12		20		40		60		100		160		240
混泥土推    体破坏	临界间距	240		270		330		375		510		630		840
	临界边距	120		135		165		190		255		315		420
混泥土推    劈裂破坏	比较小边距	80		90		110		125		170		210		280
	比较小边距	80		90		110		125		170		210		280
	临界间距	240		270		330		375		510		630		840
	临界边距	120		135		165		190		255		315		420
抗拉设计值	开裂	11.2	19.9	12.3	15.7	18.6	22.4	25.2	30.5	43.1	48.9	59.1	69.8	72.2	91.8
	非开裂	12.9	17.5	15.1	17.8	26.2	30.4	35.2	40.1	57.5	78.2	82.2	98.7	102.5	128.5
抗剪设计值	开裂	6.1	9.7	9.7	15.5	14.1	18.9	26.1	41.9	40.8	55.3	58.8	94.1	91.2	142.2
	非开裂	6.1	9.7	9.7	15.5	14.1	18.9	26.1	41.9	40.8	55.3	58.8	94.1	91.2	142.2



特殊倒锥定学数型化学锚栓力学参数-不锈钢系列


产品型号		M8		M10		M12		M16		M20		M24		M30
材质/等级		304	A4-80	304	A4-80	304	A4-80	304	A4-80	304	A4-80	304	A4-80	304	A4-80
有效锚栓		80		90		110		125		170		210		280
钻孔直径		10		12		14		18		25		28		35
锚栓总长		110		130		160		190		260		300		380
比较大锚固厚度		16		22		25		31		58		53		60
安装扭矩		12		20		40		60		100		160		240
混泥土推    体破坏	临界间距	240		270		330		375		510		630		840
	临界边距	120		135		165		190		255		315		420
混泥土推    劈裂破坏	比较小边距	80		90		110		125		170		210		280
	比较小边距	80		90		110		125		170		210		280
	临界间距	240		270		330		375		510		630		840
	临界边距	120		135		165		190		255		315		420
抗拉设计值	开裂	11.8	13.7	13.5	15.5	19.2	22.2	27.2	30.1	45.6	48.6	62.2	69.4	81.1	90.2
	非开裂	13.2	16.2	15.2	16.4	28.2	30.2	37.8	39.8	65.4	77.1	87.6	98.1	112.6	125.6
抗剪设计值	开裂	6.4	8.5	12.5	14.2	15.6	18.1	32.4	40.8	45.2	52.1	62.2	91.2	102.6	138.1
	非开裂	6.4	8.5	12.5	14.2	15.6	18.1	32.4	40.8	45.2	52.1	62.2	91.2	102.6	138.1

表格数据使用于：正确安装，无边距、无间距影响，比较小基材厚度要求。
设计荷载包含了材料分项安全系数
·表格数据基于α20/℃25基材混泥土，基材等级变化，应按规范追加混泥土强度影响系数
·未列在表格中产品，相应力学数据请咨询北京中昊力王锚固技术有限公司
特殊倒锥定型化学锚栓使用说明
1。用冲击电锤钻孔，根据锚栓规格、型号要求确定钻孔深
度、钻孔直径，垂直度、埋板孔径、比较大间隙依据规范
JGJ145-2017
2。采用毛刷、气动泵进行清孔，孔内需清理干净，此步骤
重复三次
3。将混合器(注胶嘴)安装在胶桶上，先检查混合器内必
须有螺旋管，否则弃用，严禁现场拔去混合器里的螺旋
套；将胶瓶装在专用胶枪中，匀速挤出胶液，前三枪未
混合均匀的胶液舍去，将混合器插入孔底，边注胶边缓
慢往外式注胶，正常注胶量为孔体积的2/3
4用专用工具配合电钻使用，将锚栓匀速旋入孔中，直至
螺杆限位标识与混泥土基材表面齐平。
5等待锚固剂固化，安装埋板以及其他锚固物
