后扩底锚栓安装正确施工工艺
后扩底锚栓定义
后扩底型锚栓：是指用冲击钻头在混凝土基材打完直孔后，再把孔的底部型腔扩大，这道工序称后扩底（扩孔）。扩完底孔后的型腔与锚栓张开的键片几何形状相吻合，形成互锁机构，实现后锚固锁键连接的锚栓，在GB50367-2013《建筑混凝土结构加固设计规范》中，定义了这类构造的锚栓统称为后扩底锚栓。后扩底锚栓包括模扩底（俗称后扩底）锚栓和自扩底锚栓两种。在开裂混凝土条件下使用，不产生和滑移，达到混凝土预埋效果，这是后扩底锚栓的重要特征所在。
完成后扩底孔工序有两种形式
- 模扩底锚栓：使用专用推进式扩孔工具扩孔；（后扩底锚栓）
- 自扩底锚栓：锚栓锁键片镶嵌金刚石、硬质合金刀片
LHK-B型后扩底锚栓工作原理
用冲击钻在混凝土基材钻完孔后，再用扩孔钻头在孔的底部进行扩孔，扩孔型腔于锚栓锁键片张开的几何形状相吻合，安装时将锚栓体插入孔中，用套管工具连接锚栓，用榔头敲击套管，锚栓套头部逐渐胀开，与扩孔后的型腔形成机械自锁机构。安装后的锚栓不产生滑移，无膨胀应力或微小的膨胀应力，等同于混凝土预埋效果，这是这种锚栓的核心技术。关键词解释
有效埋深L:是指锚栓套管前端面距离锚栓底部锁键片与混凝土底孔孔壁相切处的有效长度；
扩孔直径D：是指扩孔工具在混凝土底孔处扩孔后的比较大直径；
看看你深度P:是指扩孔工具刀片完全张开时，沿轴线向下推进的比较大位移。

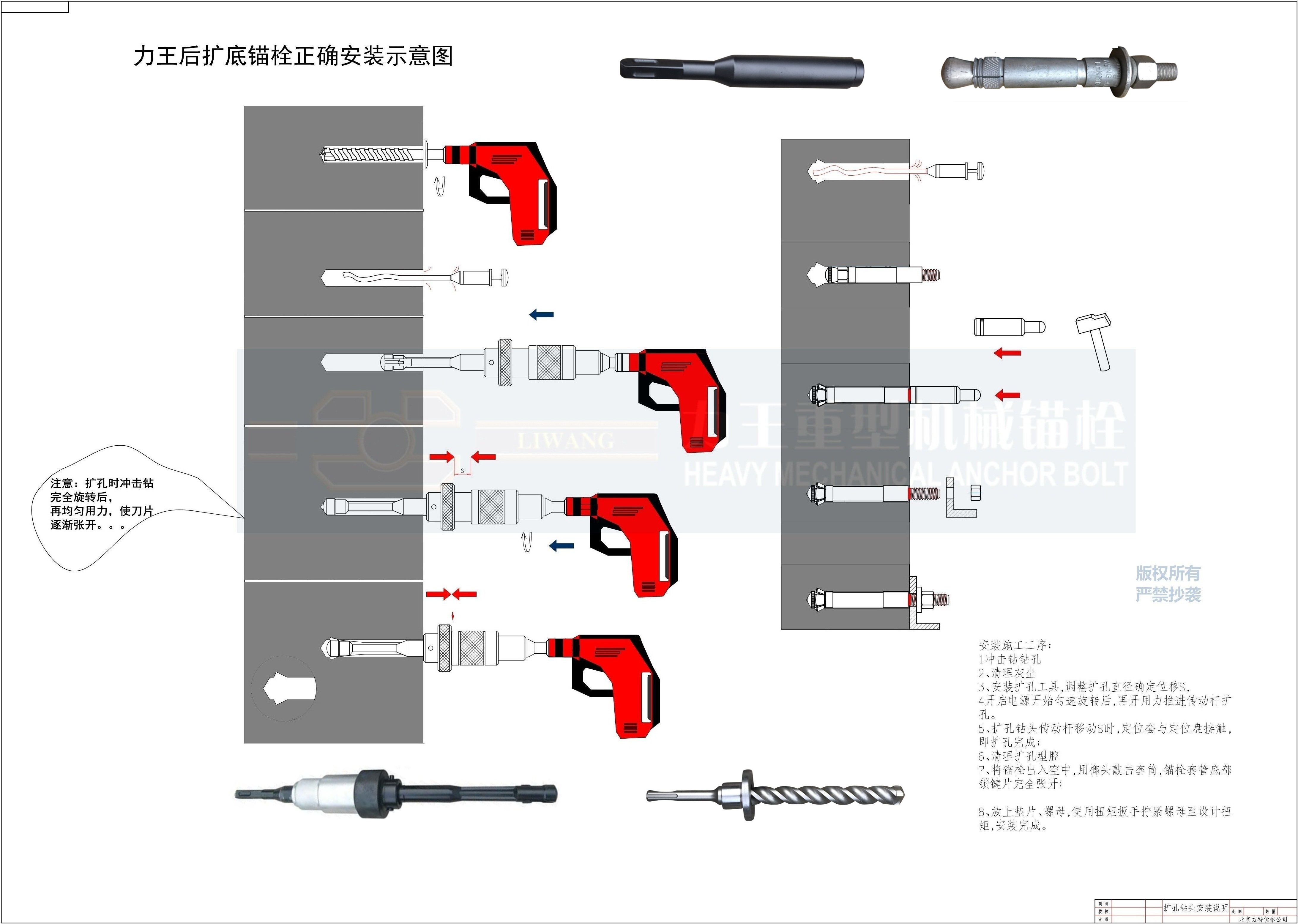

安装工艺图
推进式扩孔操作安装细节
用冲击钻头在混凝土基础打完直孔，再用推进式扩孔钻头链接冲击钻进行扩孔作业，扩孔直径与锚栓锁键片张开几何形状相吻合。
特别提示：
混凝土钻完孔后，需要在孔的底部再次扩大型腔，安装用的锚栓，是后扩孔型（底）锚栓；其核心技术是形成锁固键，不滑移达到预埋效果。
这种锚栓特征是：锚栓本身自带扩孔切削刀齿或配备专用扩孔钻头，扩孔出的型腔是圆锥柱体。
1、用摇摆式冲击钻头冒充扩孔钻头，这种钻头钻出的型腔不能够使锚栓锁键完全打开，还是膨胀效果。
2、直孔底孔不进行二次扩孔，型腔不能形成机械锁键，工作原理依然是膨胀挤压力，这类锚栓靠环形线接触产生摩擦挤压力工作，膨胀应力集中，在开裂混凝土区域内使用受长期外部荷载作用下裂缝逐渐增大，导致锚栓松动和动滑移。
目前国内这类锚栓鱼龙混珠，名词解释五花八门，希望我们的设计、业主监理、施工单位甄别，确保安装质量和安全。具体技术问题请咨询北京中昊力王锚固技术有限公司。
