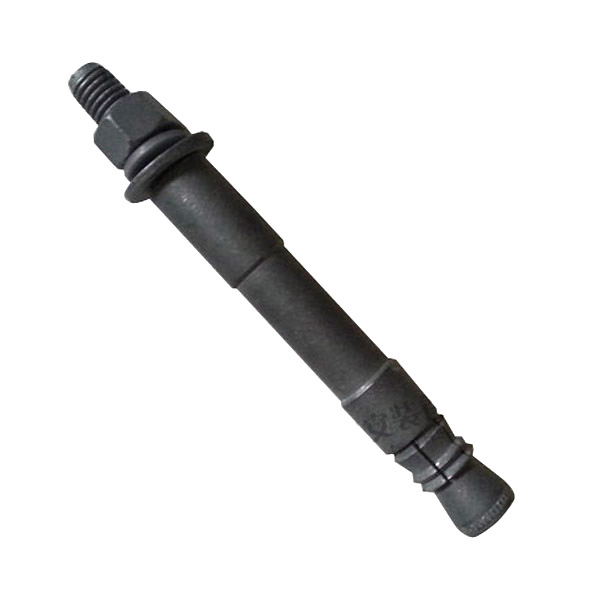

LZQ-C机械渗锌自切底锚栓

LZQ-A双刀刃锚栓的扩张头部位设计成两个或几个环形刀刃，材质为合金钢，热处理后具有一定的韧性和强度。新一代产品设计成分体，增设尼龙套和尼龙垫片环节外部振动荷载，提高锚

咨询热线：18701436588 / 17301195207

推荐产品

产品介绍
技术参数

LZQ-A双刀刃锚栓的扩张头部位设计成两个或几个环形刀刃，材质为合金钢，热处理后具有一定的韧性和强度。新一代产品设计成分体，增设尼龙套和尼龙垫片环节外部振动荷载，提高锚固强度。当锚栓头部受挤压力时，环形刀刃切入混凝土孔壁内，形成锁固机构实现锚固安装。

LZQ-B径向自切锚栓：锚栓的膨胀扩张部位设计成组合膨胀套结构，由两片以上膨胀片组成膨胀套，每片膨胀片有两个以上弧形刀刃，每片之间凸凹啮合，两端有有弹簧圈固定，材质为合金钢，热处理后具有一定的韧性和强度。当锚栓膨胀套两端同时受挤压力时，环形刀刃径向胀开，弧形刀刃切入混凝土孔壁内，形成组合锁固机构实现锚固安装。

力王LZQ双刀刃自切底锚栓（适用于开裂混凝土和非开裂混凝土）
力王自切锚栓是为了适用于开裂混凝土和非开裂混凝土锚固而设计的重型承载锚栓。设计符合JG160-2004行业标准。安装施加扭矩时，锚栓头部膨胀部位环形刀刃自动胀开切入混凝土孔壁内，形成机械锁固机构与混凝土产生承载力。
产品特征：
1、自切底锚栓锚固强度高于普通机械锚栓
2、各项技术指标达到JG160-2004标准要求
3、适用于动静荷载安装区域环境
4、安装快捷，不需要专用工具
材质:螺杆8.8级，锚栓头部45或40Cr并进行热处理。
表面处理：镀锌；有防潮要求热寖锌或达克罗处理
安装：
注意：安装混凝土基材孔过大会影响锚固承载力，安装请选配锚栓相应型号的钻头。
安装形式：
穿透式安装
1、确定有效锚固深度，用钻头在混凝土基材上打孔
2、用气筒清理孔中的灰尘和沙粒
3、将锚栓整体组装，检查好后开始安装
4、将锚栓穿过固定件，插入孔中，并用套管套在螺杆上，用榔头敲击套管将锚栓体推进空中，与垫片完全接触
5、用扳手旋紧至设计扭矩
预置式安装
1、确定有效锚固深度，用钻头在混凝土基材上打孔
2、用气筒清理孔中的灰尘和沙粒
3、将锚栓整体组装，检查好后开始安装
4、将锚栓插入孔中，并用套管套在螺杆上，用榔头敲击套管将锚栓体推进孔中，与垫片完全接触
5、卸下螺母和垫片，安装上固定件，加上垫片和螺母
6、用扳手旋紧至设计扭矩

力王自切锚栓产品参数----穿透式

力王自切锚栓产品参数----预置式

规格 Description	螺栓直径 Bolt Diameter mm	锚栓直径 Anchor Diameter mm	比较大安装厚度 Max.fixture Thickness mm	锚栓长度 Anchor Lenght mm	钻孔直径 Hole Diameter mm	钻孔深度 Hole Diameter mm	编号 code	备注说明
LZQM10X80	10	16	20	140	16	95
LZQM10X100	10	16	30	150	16	115
LZQM12X100	12	18	25	150	20	120
LZQM12X130	12	18	30	180	20	135
LZQM16X150	16	24	30	200	24	170
LZQM16X200	16	24	35	260	24	225
LZQM20X200	20	28	35	280	28	225
LZQM24X260	24	35	40	330	35	285

自切锚栓材料说明

锚栓制造材料
螺杆	套筒	锥母	螺母	垫片
35 8.8级	45或40Cr 膨胀头刀刃部位部热处理HR50	45	35 8.8级	Q195

自切锚栓安装参数

名称	符号	单位	标准锚栓尺寸mm
名称	符号	单位	10	12	16	20	24
安装
钻孔直径	d	mm	16	18	24	28	35
比较小被固定物孔径	dc	mm	11	13	17	21	25
安装扭矩	Tist	N-m	75	122	252	325	380
有效孔深	Honm	mm	125	160	240	305
临界边距	Cac	mm	150	220	310	200
比较小边距	Cmin	mm	150	220	310	200

比较小间距	Smin	mm	150	220	310	200
比较小基材厚度	Hmin	mm	150	220	310	400
相关参数
锚栓种类	Category		1	1	1	1
屈服强度	fya	Mpa	724	552	552	552
拉力强度	futa	Mpa	862	689	689	689
拉力剪切力截面积	Ase	mm2	50	92	146	215
应用荷载轴向刚度-非开裂混凝土	βuncr	KN/m	115
应用荷载轴向刚度-开裂混凝土	βCr	KN/m	62
设计抗拉力	Nrk	KN	17.87	28.5	61.18	89.7
设计抗剪切力穿透安装	Vr4.m	KN	22.56	36.87	89.78	102.3
设计抗剪切力预置安装	Vr4.m	KN	12.45	18.86	414	52.12
